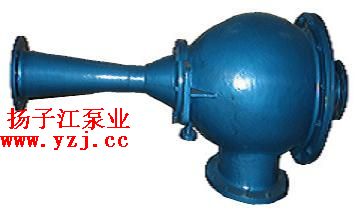

水力喷射器:W型水力喷射器 放大图片 详细信息： 水力喷射器是一种具有抽真空、冷凝、排水等功能的机械装置。它是利用一定的水压，通过对称和固定侧斜度的喷俎，使水流会聚在同一个焦点上，由于喷射水流的流度速度高，于是在水柱周围形成一定的负压，使器室内产生真空，另外由于二次蒸气与喷射水流的直接接触，进行热交换，绝大部分的蒸气都被凝结成水，少量未被冷凝的蒸气和气体，由于与喷射水流的相互磨擦，混合与挤压，都通过扩压关被排出，这时器室内形成更高的真空。 　　W型水力喷射器结构比较简单，没有机械传动装置，噪音小，使用维修方便，配套设备采用多级泵低水位供水，其工作性能比较稳定。水力喷射器的材料采用铸铁、不绣钢等，用于真空蒸发系统，如：化工、制药、食品等部门对真空抽水、真空过滤、真空结晶、干燥、脱臭等工艺的场合使用。 　　不锈钢水力喷射器是耐酸耐腐蚀理想的抽真空设备 W 系列水力喷射器性能参数、技术要求 型　号 蒸发量 L/h 真空度 MPa/毫米汞柱 外形尺寸 mm 喷嘴 只 配套水泵技术要求 扬程 m 流量 m3/h 型　号 W-100L 100 0.097(680-720) 894×392.5 3 40-45 18-25 50D8×5 W-200L 200 W-300L 300 W-400L0 400 1150×392.5 5 18-30 50D8×6 W-500L 500 1150×392.5 5 18-30 50D8×6 W-600L0 600 1195×432.5 7 32-40 80D12×4 W-700L 700 80D12×4 W-800L 800 80D12×5 W-900L 900 1394×552.5 W-1000L 1000 6 40-50 W-1200L 1200 0.091(650-680) 6 80D12×6 W-1500L 1500 1495×592.5 10 60-108 100D16×4 W-1800L 1800 2300×720 12 100D16×4 W-2000L 2000 2300×720 125D25×2 W-2500L 2500 2800×900 125D25×4 W-3000L 3000 3100×1200 150D30×2
