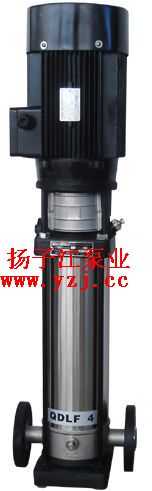

多级泵:QDLF立式不锈钢多级泵 放大图片 详细信息： QDLF立式不锈钢多级泵是根据本公司ISG型立式离心泵及DL型立式多级离心泵的优点而设计的。在结构上采用了立式、分段形式，泵的吸入口与排出口设计在下方成一字形，并采用了最佳水力模型。泵的轴向力采用水力平衡方法解决，残余轴向力由一个球轴承承受，因而运转平稳、低噪音、占地面积小、装修方便。外筒体用不锈钢制造，外型美观，特别适合于高层建筑多台泵并联使用，以减少单泵机组配带功率，简化电控设备。适用于高低层建筑的住宅、医院、旅馆、百货大楼、办公大楼等的消防、生活供水以及空调机组循环、冷却水输送等。 一、产品特点 1、 采用优良的水力模型和先进的制造工艺，大大提高泵的性能及使用寿命。 2、 由于轴封采用材料为硬质合金及氟橡胶的机械密封，可提高泵运行的可靠性及输送介质的温度。 3、 泵的过流部分采用不锈钢板冲压焊接而成，使得泵可适用于轻度腐蚀性介质。 4、 整体结构紧凑、体积小、重量轻、噪声低、节能效果显著，检修方便。 5、 泵的进水口与出水口位于泵座同一水平线上，可直接用于管路当中。 6、 采用标准电机，用户可方便地根据需要配备电机。 7、 可根据用户需要配备智能保护器，对泵干转、缺相、过载等进行有效保护。 二、 产品用途 供水：水厂过滤与输送、水厂分区送水、主管增压、高层建筑增压。 工业增压：流程水系统、清洗系统、高压冲洗系统、消防系统。 工业液体输送：冷却和空调系统、锅炉给水和冷凝系统、机床配套、酸性和碱性介质输送。 水处理：超滤系统、反渗透系统、蒸馏系统、分离器和游泳池的水处理系统。 灌溉：农田灌溉、喷灌、滴灌。 三、使用条件 1、 介质温度：-15℃~+120℃。 2、 最大环境温度：+40℃。 3、 最大环境压力：10bar。 4、 最大进口压力受最大环境压力限制。 5、 当输送介质的密度或粘度大于水，需考虑配用较大功率的电机。 四、 输送介质 1、稀薄、清洁、不含固体颗粒或纤维的非易燃易爆介质。 2、诸如矿泉水、软化水、纯水、清油和其他轻化工介质。 3、泵主要材料为不锈钢，可应用于抽送轻度腐蚀性介质。 五、电机选用 电机为全封闭、风冷式二极标准电机 防护等级：IP55 绝缘等级：F 标准电压（50Hz）：单相 220V， 三相 220V/380V 例如：80GDL(F)36-12*5 80-进出口直径（mm） GDL- 立式多级管道离心泵 12-单级扬程（m） 36-流量(m3/h) 性能参数 型号 流量(m 3 /h) 扬程(m) 吸程(m) 电机功率(kw) 　25GDLF2-12*3 2 36 7.5 1.1 　25GDLF2-12*4 2 48 7.5 1.1 　25GDLF2-12*5 2 60 7.5 1.5 　25GDLF2-12*6 2 72 7.5 1.5 　25GDLF2-12*7 2 84 7.5 2.2 　25GDLF2-12*8 2 96 7.5 2.2 　25GDLF2-12*9 2 108 7.5 2.2 　25GDLF2-12*10 2 120 7.5 3 　25GDLF2-12*11 2 132 7.5 3 　25GDLF2-12*12 4 144 7.5 3 　25GDLF4-11*3 4 33 7.5 1.1 　25GDLF4-11*4 4 44 7.5 1.5 　25GDLF4-11*5 4 55 7.5 2.2 　25GDLF4-11*6 4 66 7.5 2.2 　25GDLF4-11*7 4 77 7.5 3 　25GDLF4-11*8 4 88 7.5 3 　25GDLF4-11*9 4 99 7.5 3 　25GDLF4-11*10 4 110 7.5 4 　25GDLF4-11*11 4 121 7.5 4 　25GDLF4-11*12 4 132 7.5 4 　40GDLF6-12*3 6 36 7.5 1.5 　40GDLF6-12*4 6 48 7.5 2.2 　40GDLF6-12*5 6 60 7.5 2.2 　40GDLF6-12*6 6 72 7.5 3 　40GDLF6-12*7 6 84 7.5 3 　40GDLF6-12*8 6 96 7.5 4 　40GDLF6-12*9 6 108 7.5 4 　40GDLF6-12*10 6 120 7.5 4 　40GDLF6-12*11 6 132 7.5 5.5 　40GDLF6-12*12 6 144 7.5 5.5 　50GDLF12-15*2 12 30 7 2.2 　50GDLF12-15*3 12 45 7 3 　50GDLF12-15*4 12 60 7 4 　50GDLF12-15*5 12 75 7 5.5 　50GDLF12-15*6 12 90 7 5.5 　50GDLF12-15*7 12 105 7 7.5 　50GDLF12-15*8 12 120 7 7.5 　50GDLF12-15*9 12 135 7 11 　50GDLF12-15*10 12 150 7 11 　50GDLF18-15*2 18 30 7 3 　50GDLF18-15*3 18 45 7 4 　50GDLF18-15*4 18 60 7 5.5 　50GDLF18-15*5 18 75 7 7.5 　50GDLF18-15*6 18 90 7 7.5 　50GDLF18-15*7 18 105 7 11 　50GDLF18-15*8 18 120 7 11 　50GDLF18-15*9 18 135 7 15 　50GDLF18-15*10 18 150 7 15 　65GDLF24-12*2 24 24 6 3 　65GDLF24-12*3 24 36 6 4 　65GDLF24-12*4 24 48 6 5.5 　65GDLF24-12*5 24 60 6 7.5 　65GDLF24-12*6 24 72 6 7.5 　65GDLF24-12*7 24 84 6 11 　65GDLF24-12*8 24 96 6 11 　65GDLF24-12*9 24 108 6 15 　65GDLF24-12*10 24 120 6 15 　80GDLF36-12*2 36 24 5.5 4 　80GDLF36-12*3 36 36 5.5 5.5 　80GDLF36-12*4 36 48 5.5 7.5 　80GDLF36-12*5 36 60 5.5 11 　80GDLF36-12*6 36 72 5.5 11 　80GDLF36-12*7 36 84 5.5 15 　80GDLF36-12*8 36 96 5.5 15 　80GDLF36-12*9 36 108 5.5 18.5 　80GDLF36-12*10 36 120 5.5 18.5 　80GDLF54-14*2 54 28 5 7.5 　80GDLF54-14*3 54 42 5 11 　80GDLF54-14*4 54 56 5 15 　80GDLF54-14*5 54 70 5 18.5 　80GDLF54-14*6 54 894 5 18.5 　80GDLF54-14*7 54 98 5 22 　100GDLF72-14*2 72 28 4.5 11 　100GDLF72-14*3 72 42 4.5 15 　100GDLF72-14*4 72 56 4.5 18.5 　100GDLF72-14*5 72 70 4.5 22 　100GDLF72-14*6 72 74 4.5 30 　100GDLF72-14*7 72 98 4.5 30
