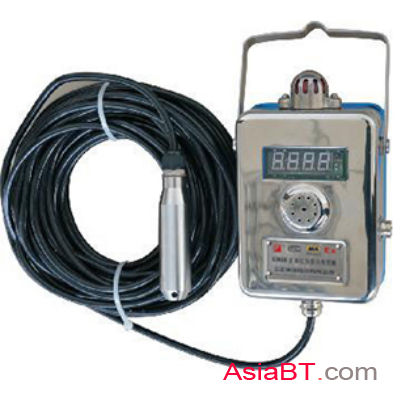

GUY10矿用本安型投入式液位传感器（以下简称传感器），是采用差压敏感测量探头研制的投入式智能液位测量仪表。适用于煤矿井下水仓水位的测量以及其它需要测量液位的场所。传感器采用红外遥控调校，具有标准频率信号输出，可与多种监控系统配套使用。
2、技术性能指标
2.1防爆型式：矿用本质安全型。
防爆标志：ExibI。
    2.2命名规则
G   U   Y   10
┬  ┬  ┬   ┬
│  │  │   │
│  │  │   │
│  │  │   └─——————─————─    最大测量范围（m）
│  │  └───——————─—————─   压力测量原理
│  └───———————————────   液位
└─────——————───—————─   传感器
2.3性能指标
2.3.1工作电源 ：12—24VDC。
2.3.2测量范围、基本误差
       测量范围：0-10米；基本误差：±0.5%。
2.3.34位LED显示，分辨率0.01米。
2.3.4输出信号和传输距离：输出标准频率信号200～1000Hz。使用电缆的单芯截面积为1.5mm²时，传感器与关联设备的传输距离2km。
2.3.5具有遥控调校功能和声光报警功能。
2.3.6外形尺寸和重量
      外型尺寸：248mm×130mm×70mm。重量：1.3kg。
2.3.7本安参数：U_i: DC 22.2  V； I_i: 28 mA；  C_i: 0 uF；  L_i:  0 mH。
