点击图片查看原图鲁顺铭新推出8x2HDMI8进2出矩阵切换器支持RS232通讯协议，可以把八个高清信号源与两个高清信号端同时连接起来。HDMI8进2出矩阵切换器,hdmi matrix switcher 8x2把它的数字音频接口连接到功放，可以享受到5.1声道的音频，支持HDMI音频分离，音独由SPDIF/光纤/同轴接口单独输出
产品特点：
1. 八路HDMI信号任意显示一路信号到两个HDMI 显示设备上
2. 支持深色30，36位输入
3. 支持蓝光DVD24/50/60fs/HD-DVD/xvYCC
4. 支持音频格式DTS-HD/Dolby-trueHD/LPCM7.1/DTS/Dolby-AC3/DSD
5. 支持信号时序重整
6. 使用AWG26 HDMI标准线缆，输入传输距离可达15米，输出传输距离可达25米。
7. 输入端可以通过红外线进行遥控切换，也可以直接摁按钮进行控制。
8. 无信号损失
9. 通道切换速度在2秒钟以内
10.外置5V/3A的电源适配器
随机配送附件图示:
1、5V电源适配器
2、遥控器
3、说明书一份
4、光盘一个PC控制软件
5、遥控器延长线一条
6、RS232串口线1条
端口示意图:
 |
图1.0 前面板示意图
1- 8： HDMI输入指示灯
IR ： 红外接收器
POWER ： 电源指示灯
OUT A和B ：输出信号灯
LEFT ： 向左切换按键（选择输入信源端口数往小，可循环）
RIGHT： 向右切换按键（选择输入信源端口数往大，可循环）
ON/OFF: 电源开关

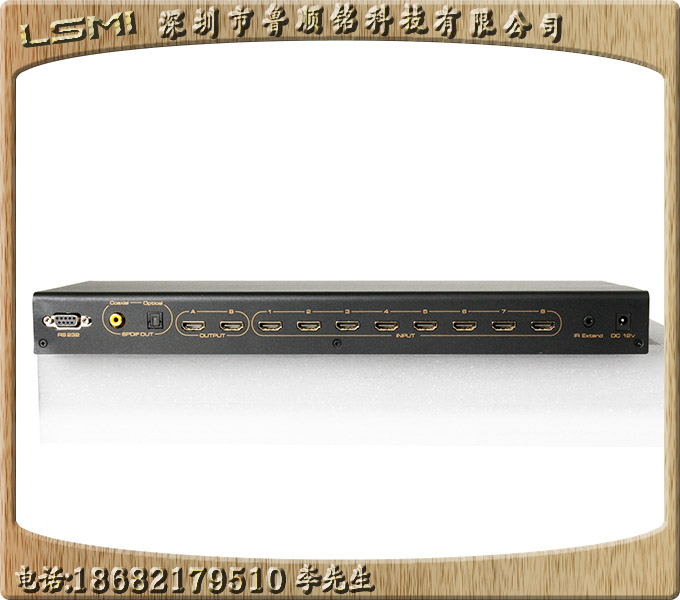

图1.1 后面板示意图
DC 12V: 12V直流电源接口
IR Extend： 遥控延长线接口
Output A和B： HDMI输出接口
Input 1- Input 8 ：HDMI输入接口
RS232： 串口控制接口
SPDIF OUT: 光纤和同轴数字声音输出
连接与操作:
1.用高清线把每个信号源和设备的输入口连接起来
2.把每个显示器同设备输出端连接起来
3.连接电源和设备
4.连接音频输出线
5.连接RS232和遥控延长线以便控制
6.打开电源开关，即可享受高清视频
|
产品规格: |
HDSW0004M1 |
|
HDMI 分辨率 |
24/50/60fs/1080p/1080i/720p/576p/576i/480p/480i |
|
支持音频色彩格式 |
24bit/deep color 30bit,36bit |
|
支持音频格式 |
DTS-HD/Dolby-trueHD/LPCM7.1/DTS/Dolby-AC3/DSD |
|
最大传输带宽 |
225MHz |
|
最大传输速率 |
6.75Gbps |
|
输入输出TMDS信号 |
0.5~1.5Volts p-p（TTL） |
|
输入输出DDC信号 |
5Volts p-p (TTL) |
|
输入线缆长度 |
≤15m AWG26 HDMI standard cable |
|
输出线缆长度 |
≤25m AWG26 HDMI standard cable |
|
最大工作电流 |
1A |
|
电源适配器规格 |
交流输入（50/60HZ）:100V-240V,直流输出:12V/2A |
|
工作温度范围 |
(-15 to +55℃) |
|
工作湿度范围 |
5 to 90%RH (No Condensation) |
|
尺寸 |
380X140X60 (mm) |
|
重量 |
1900g |
HDMI8进2出矩阵切换器,hdmi matrix switcher 8x2矩阵控制软件使用说明
COM select :选择好对应的COM口，点击Connect键，Connected键会被点亮。控制软件开始受控。
Massage Receive ：显示设备反馈的打印信息。
Clear :清除窗口内的打印信息。
Input :输入信号
按钮1-8 ：代表8个输入口。
控制方式：例如要选择显示第2个输入源。
点击黄色字体Input下方，数字按钮2，即可完成操作。
串口协议
HDMI8进2出矩阵切换器- hdmi matrix switcher 8x2 串口协议格式: 长度+起始码(0x55)+指令码+参数(可无)+结束码(0x77)
|
Command (hex) |
feedback |
de |
|
0x04 0x55 0x14 0x77 |
inx |
获取各输出口的选择状态 |
|
0x05 0x55 0x15 0x01 0x77 |
in1 |
输出选输入1 |
|
0x05 0x55 0x15 0x02 0x77 |
in2 |
输出选输入2 |
|
0x05 0x55 0x15 0x03 0x77 |
in3 |
输出选输入3 |
|
0x05 0x55 0x15 0x04 0x77 |
in4 |
输出选输入4 |
|
0x05 0x55 0x15 0x05 0x77 |
in5 |
输出选输入5 |
|
0x05 0x55 0x15 0x06 0x77 |
in6 |
输出选输入6 |
|
0x05 0x55 0x15 0x07 0x77 |
in7 |
输出选输入7 |
|
0x05 0x55 0x15 0x08 0x77 |
in8 |
输出选输入8 |
以上是hdmi矩阵8进2出的简要介绍，如需了解更多hdmi矩阵的信息，如产品报价或方案资料等，可来电咨询
