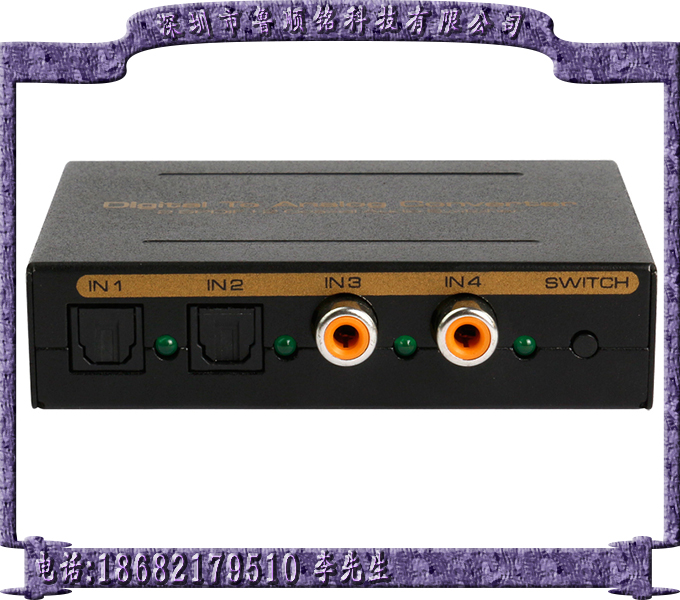

点击图片查看原图鲁顺铭这款数字音频转换器（2 fibre-optical + 2 Coaxial Audio SWITCHer）可以把四路SPDIF信号（2路光纤+2路同轴）信号自由切换到一路光纤信号输出，同时将LPCM格式的数字音频转换成立体声模拟音频输出。可广泛用于DVD播放机、蓝光机、网络播放器、高清播放器、PS3、PS4、Xbox One、PC等数字音频转换输出。
产品特点：
1. 4路SPDIF（2路光纤+2路同轴）数字音频输入，自由切换到一路光纤输出，同时转换成1路L/R模拟音频输出和1路耳机输出
2. 采用192KHz/24bit DAC音频转换芯片
3. 光纤输出支持杜比AC3、DTS、THX、 HDCD、LPCM等数字音频格式
4. 支持LPCM数字音频格式转换成模拟音频输出
5. 自动检测识别输入数字音频信号格式，非LPCM音频输入时模拟输出自动静音
6. 音频输入状态指示。当无音频输入或者输入错误数据时，对应通道指示灯开始闪烁
7. 一键切换输入源及电源待机，操作方便快捷
8. 耳机放大输出，能直接驱动3.5mm插头通用耳机
9. 高品质音质，低噪音
10.断电记忆功能，重新开机后自动切换到上次使用信号通道
11.使用DC5V/1A外置电源适配器供电
随机配送附件图示:
物理连接口示意图:
IN1～2：SPDIF光纤数字音频输入端
IN3～4：SPDIF同轴数字音频输入端
绿色LED：输入信号源端口状态指示灯。无音频输入或者输入错误数据时LED闪烁。
SWITCH：开机状态短按为输入信号源选择；长按3秒以上为电源关，此时所有LED熄灭。
关机状态按键为电源开。
DC5V：5V直流电源输入端
L-OUT-R：左右声道模拟音频输出端
：3.5立体声耳机输出端
OUT：SPDIF光纤数字音频输出端
连接与操作:
1、从信号源的SPDIF输出端通过光纤/75欧同轴电缆线连接到音频转换器的任意输入端。
2、需要数字音频时，从音频转换器的SPDIF光纤输出端通过光纤线连接到功放。
3、需要模拟音频时，从音频转换器的L/R输出端通过音频线连接到功放或者电视。
4、使用耳机时，可以将耳机（3.5mm接头）插入音频转换器的耳机输出端。
5、最后将5V电源适配器接到转换器电源输入端，再将适配器插头插入电源插座。
6、通过转换器上的切换键选择对应的输入信号源。
|
产品规格: |
ADSW0006M1 |
|
支持模拟输出音频格式 |
PCM/LPCM |
|
DAC采样频率 |
32～192 KHz |
|
DAC比特率 |
16～24 Bit |
|
数字输入电平 |
0.1～1V p-p |
|
L/R模拟输出(1kHz@0dB) |
1V RMS |
|
耳机输出功率(1kHz@0dB RL=32) |
30mW |
|
信噪比@0dB（CCIR/ARM） |
90dB |
|
失真度 |
0.1% |
|
频率响应 |
20Hz～20KHz |
|
最大工作电流 |
100mA |
|
电源适配器规格 |
AC 100V-240V 50/60Hz,DC 5V/1A |
|
工作温度 |
-10～+55℃ |
|
存贮温度 |
-20～+60℃ |
|
工作湿度 |
10～90%RH（无冷凝） |
|
存贮湿度 |
5～95%RH（无冷凝） |
|
外壳尺寸 |
85x62x21 (mm) |
|
重量 |
常见故障判断及处理方法：
在通电前，应仔细检查连接线是否正常，必须确保所有接口正确连接。
常见故障判断及处理方法如下：
|
序号 |
故障现象 |
原因及解决方法 |
|
1 |
不通电 |
1、检查电源插头是否完全插入 2、按一下按键检查是否已经进入电源待机状态 |
|
2 |
无声音 |
1、输入信号源是否开启并连接完好 2、确认信号源通道选择是否与连接线接口相对应 3、确认输入音频信号格式是否为PCM/LPCM格式 4、确认功放/电视已开机并已经与本机正确连接 5、确认功放/电视的音量设置及是否已经静音 |
|
3 |
LED灯闪烁 |
1、输入信号非PCM/LPCM格式音频（如AC3、DTS等） 2、信号端此时处于无声音或者静音状态 3、输入的数字音频信号数据出错，需重启设备或重新连接 |
