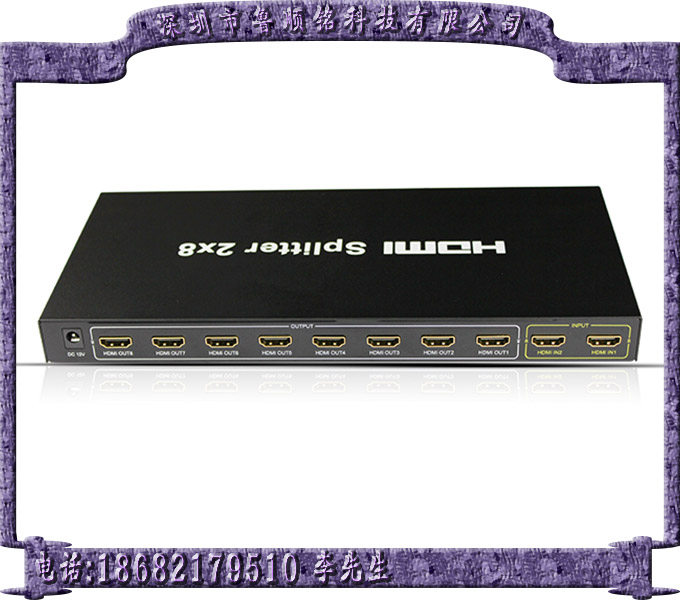

点击图片查看原图鲁顺铭这款带切换功能的HDMI分配器2进8出(hdmi splitter 2x8)能够轻松地将两个HDMI高清信号源选择切换并且分配到八个高清显示终端。是一款HDMI分配器与切换器的组合设备,也可以叫hdmi矩阵切换器同时，把它接在一根较长的HDMI线的信号输出端时，可对HDMI信号进行放大以再生。
产品特点：
1.两路HDMI信号输入，切换分配成八路HDMI信号输出
2.完全支持1080P/60Hz，支持30/36位深色
3.支持3D信号
4.支持蓝光DVD24/50/60fs/HD-DVD/xvYCC
5.支持音频格式DTS-HD/Dolby-trueHD/LPCM7.1/DTS/DOLBY-AC3/DSD
6.支持信号时序重整。
7.使用AWG26 HDMI标准线缆，输入传输距离可达15米，输出传输距离可达20米。
8.无信号损失
9.安装操作简单，自动分配
10.红外线遥控切换
11.使用DC12V/1.5A外置电源适配器供电
|
HDMI分辨率 |
24/50/60fs/1080P/1080i/720p/576p/576i/480P/480i |
|
支持视频色彩格式 |
24位/深色30位/36位 |
|
支持音频格式 |
DTS/HD/Dolby-tureHD/LPCM7.1/DTS/Dolby-AC3/DSD |
|
最大传输带宽 |
225MHz |
|
最大传输速率 |
6.75Gbps |
|
输入输出TMDS信号 |
0.5~1.5Vp-p(TTL) |
|
输入输出DDC信号 |
5Vp-p(TTL) |
|
输入线缆长度 |
|
|
输出线缆长度 |
≤20m AWG26 HDMI standard cable |
|
最大工作电流 |
900mA |
|
电源适配器规格 |
交流输入100V-240V 50/60Hz;直流输出:12V/1.5A |
|
工作温度 |
-15～+55℃ |
|
工作湿度范围 |
5～90%RH（无冷凝） |
|
尺寸 |
276X156X25 (mm) |
|
重量 |
1000g |
产品配置清单:
1、切换分配器主机一台
2、红外线遥控器一个
3、DC12V/1.5A电源适配器一个
4、使用手册一份
接口界面说明:
IN1/IN2：HDMI输入信号源指示灯
IR：红外线遥控接收窗口
SELECT：输入信号源选择键
L1～L8：HDMI输出状态指示灯
0N/0FF：电源开关及电源指示灯
DC 12V：12V直流电源输入口
HDMI OUT1～8: HDMI输出口
HDMI IN1～2: HDMI信号源输入口
1: 选择HDMI IN1口作为输入信号源
2: 选择HDMI IN2口作为输入信号源
(注意：遥控器使用前请先拔出电池隔离片)
连接与操作:
1、通过HDMI线缆，把高清信号源和分配器的输入口连接起来。
2、通过HDMI线缆，把分配器的输出端与显示器连接起来。
3、把12V电源适配器接到分配器电源接口，再将适配器插头插入电源插座。
4、打开电源开关，使用分配器上的“SELECT”键或遥控器选择输入信号源。
