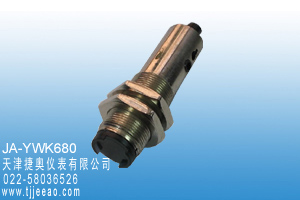

JA-YWK680光电液位开关

应用领域：

主要适用净水/污水处理，石油化工，燃料工业，油压机械，发电机设备，电工，造纸，印刷，食品，饮料等多种行业的液位控制。

 一、概述

光电液位开关是利用光线的折射和反射原理，让光线在两种不同介质的分界面产生反射或折射现象。当被测液体处于高位时则被测液体与开关形成一种分界面，当被测液体处于低位时，则空气与开关形成另一种分界面，由于开关的塑胶半球与空气的折射率有很大的差异，使得在这两种分界面时，开关内部光接收晶体所接收的反射光强度不同，即对应两种不同的开关状态。

当液位开关的塑胶半球离开液面时，产生全反射现象（图一），反之，浸入液体时，则大部分红外线穿透塑胶半球进入液体（图二）。

二、特点

Ø         外壳材质为PC，黄铜，聚砜树脂，SUS304多种可选择，可耐酸碱；

Ø         尺寸小，可安装在空间狭小位置，安装方便，节省时间；

Ø         准确可重复开关点；

Ø         开集式NPN/PNP输出信号驱动继电器或PLC。

Ø         LED指示警报状态，灯亮表示输出动作。

三、应用

广泛应用于净水/污水处理，石油化工，燃料工业，油压机械，发电机设备，电工，造纸，印刷，食品，饮料等行业。

四、技术参数：

五、选型

选型举例：JA-YWK680-PK01-G3NO

说明：JA-YWK680系列光电液位开关，PC材质封装，开关量输出，5VDC供电电压，G1/2连接螺纹，常开触点。
