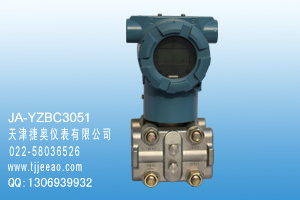

点击图片查看原图
应用领域：
适用各种环境下的压力检测、传输仪表，广泛应用于各种石油、化工、钢铁、电力行业压力自控环境。
一、概述
智能式差压变送器是我公司自行开发的多功能数字式智能仪表，在采用成熟的、可靠的传感器技术基础上，结合先进的单片计算机技术和传感器数字转换技术精心设计而成。
核心部件采用十六位单片机，其强大的功能和高速的运算能力保证了变送器的优良品质。整个的设计框架着眼于可靠性、稳定性、高精度和智能化，满足日益提高的工业现场应用之要求。为此，软件中应用了数字信号处理技术，使其具有优良的抗干扰能力和零点稳定性，且具备零点自动稳定跟踪能力（ZSC）和温度自动补偿能力（TSC）。
强大的界面功能无需手操器也能保证了良好的交互性。数字表头能够显示压力、温度、电流三种物理量,及0-100%模拟指示，按键操作能方便地在无标准压力源的情况下完成零点迁移、量程设定、阻尼设定等基本的参数设置,极大地方便了现场调试。
S-PORT串行通信口通过专用转接模块直接与计算机通信，上位机界面可以完成比按键操作更多的功能。接专用RS485模块可以实现数字信号远传，或构建RS485工业局域网。
压力变送器可选HART模块，当变送器加装HART模块后，具有HART通信能力，可用通用手操器进行常规操作。用我公司提供的专用通信设备和软件可进行标定和温度补偿等操作。
压力变送器可广泛地应用于石油、化工、钢铁、电力、轻工、环保等工业领域，实现对各种压力、流量、液位等工业过程的测量，能够适用于各种恶劣危险环境及腐蚀性介质。
二、工作原理
如工作原理图（上图）所示，外部引入的压力或差压将使传感器电容值发生变化，经数字信号转换，变为频率信号送到微处理器，微处理器运算后输出一个电流控制信号送到电流控制电路，转化为4-20mA模拟电流输出，同时微处理器负责交互等操作（显示和设定）。通讯接口用于数字通信，使用我公司专用接口。HART模块则实现变送器HART通信。
三、技术参数
1、性能规格
（参考条件：无迁移状态，硅油灌充液，316L隔离膜片）输出信号：4～20mADC/RS485数字通讯，4～20mADC/HART协议数字通讯(可选)传输形式：二线制。
负载特性图：
2、基本参数
|
线性输出 |
±0.1%（对量程比为1：1），包括线性、变差、重复性的综合误差。 |
|
开方输出 |
在输出压力为4～100％时，为±（0.2%的标定量程＋0.05%的上限）。 |
|
稳定性 |
对于DP量程代号3、4、5,为最高量程的±0.2%，对于其他的量程代号，为最高量程的±0.25%。 |
|
湿度 |
0～100%相对湿度。 |
|
启动时间 |
在最小阻尼时，最多2秒钟。 |
|
容积吸取量 |
小于0.16cm3。 |
|
阻尼 |
电气阻尼为0～32秒。此外，敏感元件还有0.2秒的恒定阻尼时间（量程3为0.4秒）。 |
|
零点误差 |
对于14MPa为最高量程的±0.25%，对于量程代号3为最高量程的±0.5%，通过零点调整可以得到校正。 量程误差：每6MPa可校正到输入读数的±0.25%，或对于量程代号3，为±0.5%。这种误差在安装前可以调校消除。 |
|
零点误差 |
对于32MPa为最高量程的±1.0%。通过零点调整可以得到校正。 |
3、结构规格
|
隔离膜片 |
316L不锈钢,哈氏合金C-276,蒙乃尔合金或钽。（可选） |
|
排气/排液阀 |
316不锈钢，哈氏合金或蒙乃尔合金。 |
|
工艺法兰和连接头 |
316不锈钢,哈氏合金或蒙乃尔合金。 |
|
接触介质的O形环 |
氟橡胶、丁晴橡胶。(可选) |
|
灌充液 |
硅油。 |
|
螺栓 |
碳钢镀镉。 |
|
电子线路外壳 |
低铜铝。 |
|
O形密封圈 |
丁腈橡胶、氟橡胶。(可选) |
|
涂漆 |
聚氨脂。 |
4、使用条件
|
电源电压 |
16V～48VDC本安防爆型产品须由相应的安全栅供电（标准为24VDC）。 |
|
|
产品使用环境 |
使用温度 |
-40℃～+85℃ |
|
贮藏温度 |
-55℃～+104℃ |
|
|
湿度 |
0～95% |
|
|
防爆型产品使用 |
温度 |
-20℃～+40℃ |
|
相对湿度 |
5%～95% |
|
|
大气压力 |
86～106kPa |
|
|
本安型产外配 |
U0≤28VDC, |
|
|
I0≤118mA, |
||
|
P0≤3.3W |
||
四、仪表选型
1、基本选型
|
型号 |
说明 |
|||||
|
-□ |
/□ |
/□ |
/□ |
/□ |
||
|
仪表类型 |
GP |
|||||
|
AP |
绝压变送器 |
|||||
|
LT |
法兰式差压变送器 |
|||||
|
FS |
带远传差压变送器 |
|||||
|
仪表分类 |
0 |
标准型 |
||||
|
1 |
单平法兰型 |
|||||
|
2 |
双平法兰型 |
|||||
|
3 |
单插法兰型 |
|||||
|
4 |
双插法兰型 |
|||||
|
5 |
一平一插法兰型 |
|||||
|
量程范围 |
0 |
10-0.06～0.3kPa |
||||
|
1 |
20-0.25～1.5kPa |
|||||
|
2 |
30-1.2～10kPa |
|||||
|
3 |
40-6～40kPa |
|||||
|
4 |
50-30～180kPa |
|||||
|
5 |
60-160～1000kPa |
|||||
|
6 |
70-400～2500kPa |
|||||
|
7 |
80-1600～8000kPa |
|||||
|
8 |
90-4000～25000kPa |
|||||
|
9 |
00-7000～40000kPa |
|||||
|
输出方式 |
1 |
模拟型（4-20mA） |
||||
|
2 |
标准智能型（4-20mA +现场显示） |
|||||
|
3 |
带hart智能型（4-20mA+现场显示+hart通讯） |
|||||
|
测量精度 |
P1 |
0.1级 |
||||
|
P2 |
0.2级 |
|||||
2、附件和附加功能
|
代号 |
说明 |
|||||||||
|
B1 |
管装弯支架 |
|||||||||
|
B2 |
盘装弯支架 |
|||||||||
|
B3 |
管装平支架 |
|||||||||
|
B4 |
特殊支架（如不锈钢等） |
|||||||||
|
D1 |
法兰排气/排液阀在上部 |
|||||||||
|
D2 |
法兰排气/排液阀在下部 |
|||||||||
|
D3 |
无排气/排液阀（用于煤气等防汇漏型环境） |
|||||||||
|
D4 |
尾部排气/排液阀 |
|||||||||
|
E1 |
普通电缆接头 |
|||||||||
|
E2 |
防爆电缆接头 |
|||||||||
|
G1 |
腰形法兰 |
|||||||||
|
G2 |
焊管接头 |
|||||||||
|
G3 |
一体化三阀组 |
|||||||||
|
i |
本安(ExiaⅡCT5) |
|||||||||
|
d |
隔爆(ExdⅡCT5) |
|||||||||
|
K1 |
温度极限:5～205℃热膨胀系数:0.00108cc/cc/℃ |
|||||||||
|
K2 |
温度极限:-45～205℃热膨胀系数:0.00108cc/cc/℃ |
|||||||||
|
K3 |
氟油(主要用于氯气等介质) |
|||||||||
|
L1 |
A2-70级碳钢镀锌螺栓 |
|||||||||
|
L2 |
A2-80级316不锈钢螺栓 |
|||||||||
|
M3 |
数字液晶显示表头 |
|||||||||
|
N |
防雷击端子 |
|||||||||
|
Q1 |
用户指定量程范围标定(实际工况下高精度标定) |
|||||||||
|
Q2 |
用户指定温度范围标定 |
|||||||||
|
Q3 |
用于特殊场合的清洗(如禁油清洗) |
|||||||||
|
Q4 |
用户要求的静压试验数据(仅对差压) |
|||||||||
|
Q5 |
用户要求的出厂检定报告 |
|||||||||
|
Q6 |
用户要求的特殊组态 |
|||||||||
|
V1 |
O型圈(丁腈橡胶) |
|||||||||
|
V2 |
聚四氟乙烯密封圈 |
|||||||||
|
V3 |
金属密封环(紫铜) |
|||||||||
|
防腐 材料 |
结构材料 |
||
|
法兰接头 |
排气/排液阀 |
隔离膜片 |
|
|
F12 |
碳钢 |
316 |
316L |
|
F13 |
碳钢 |
哈氏C |
哈氏C－276 |
|
F14 |
碳钢 |
蒙乃尔 |
蒙乃尔K-500 |
|
F15 |
碳钢 |
316L |
钽 |
|
F22 |
316L |
316L |
316L |
|
F23 |
316L |
316L |
哈氏C－276 |
|
F24 |
316L |
316L |
蒙乃尔K－500 |
|
F25 |
316L |
316L |
钽 |
|
F26 |
316L |
316L |
哈氏B－2 |
|
F33 |
哈氏C |
哈氏C |
哈氏C－276 |
|
F35 |
哈氏C |
哈氏C |
钽 |
|
F44 |
蒙乃尔 |
蒙乃尔 |
蒙乃尔K－500 |
|
F47 |
蒙乃尔 |
蒙乃尔 |
3YC25 |
注：①D1、D2、E1、K1、L1、M3、N、V1、F22为标准配置
